AXISVM 27 újdonságai
ÚJ SD3 Modul Hidegen alakított szelvények tervezése
Az új SD3 modul a vékonyfalú, hidegen alakított acélszelvények – elsősorban szelemenek – gyors és szabványos, EN 1993-1-3 szerinti tervezését támogatja. A mérnökök a szelemen-csoportok modellezésétől, a nyírási mező hatásának figyelembevételétől kezdve a releváns eredménykomponensek áttekintésén és a szabványos ellenőrzéseken, dokumentáción át egészen az anyagkimutatásig mindent az AXISVM programon belül, integráltan végezhetnek.

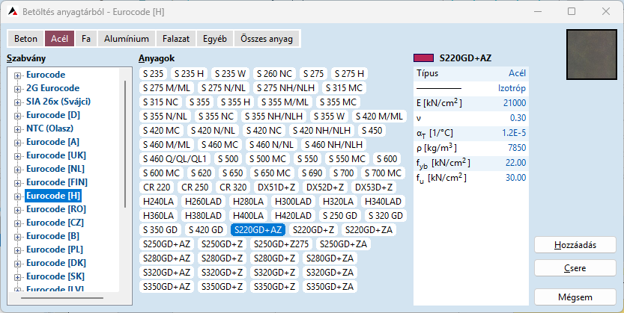

Acél anyagtár bővítése
Az acél anyagtár kiegészült a hidegen alakított szelvények gyártásához alkalmazott, szabványban és szakirodalomban szereplő acélanyagokkal, az EN 1993-1-3 szabvány 3.1a és 3.1b táblázat alapján.

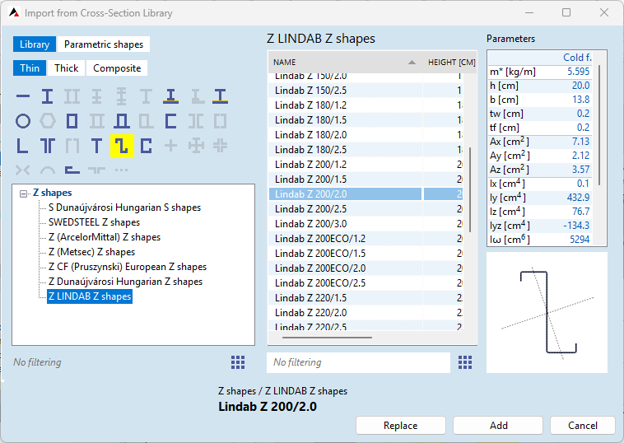

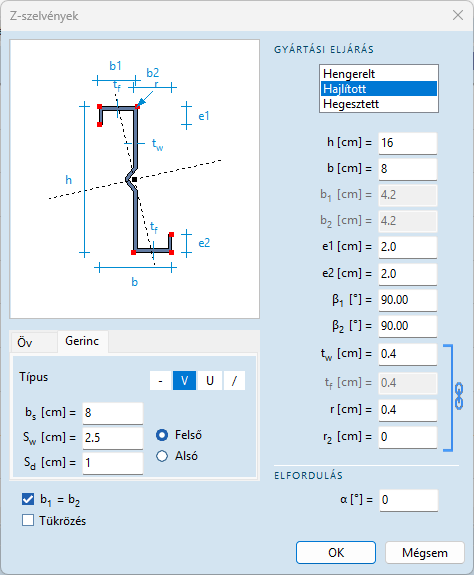

Hidegen alakított szelvényadatbázis bővítése, merevítőbordák definiálásának támogatásával
A szelvényadatbázis új hidegen alakított szelvényekkel bővült, valamint a szelvényszerkesztő támogatja merevítőbordák definiálását is (C,Z). A fejlesztés részeként több európai gyártó — többek között a Pruszyński, Lindab és Metsec — C, Z, Sigma, Sigma+ és S típusú szelvényei kerültek be a szelvénytárba.
A C és Z szelvények esetén lehetőség nyílik merevítőbordák elhelyezésére az övekben és a gerincben. A merevítők geometriai paraméterei — például helyzete, szélessége, magassága és szöge — szabadon definiálhatók.
AI kijelölő eszköz
Az AI közvetlenül a modellezési munkafolyamatban is megjelenik, és segít a modellelemek hatékonyabb kijelölésében.
A kizárólag manuális kijelölés helyett az AI-támogatott, szöveges kijelölés megkönnyíti az összetett modellekkel való munkát és az adott feladathoz szükséges elemek azonosítását.

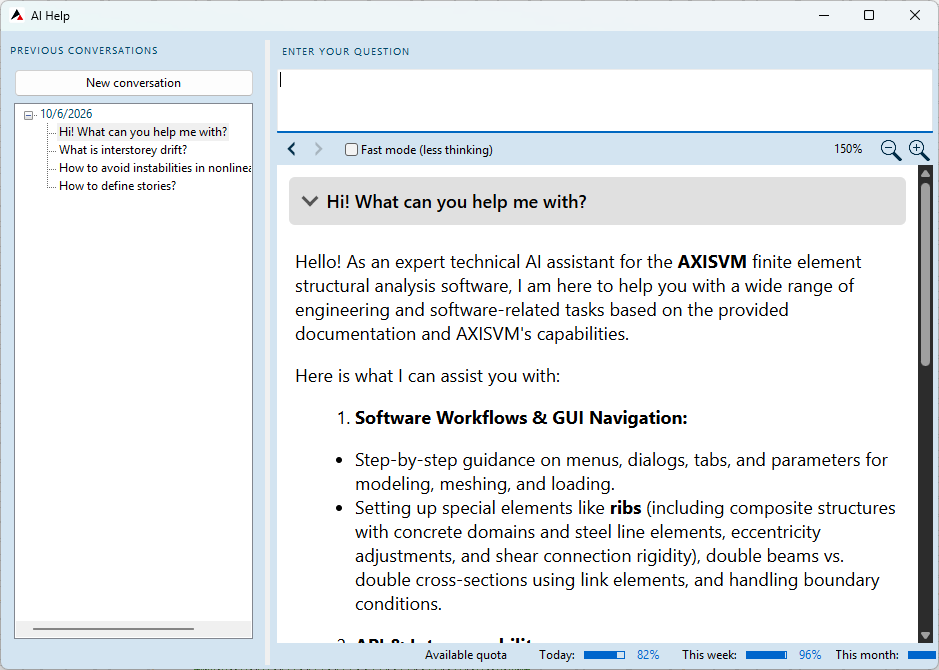

AI Chatbot & Technical Answer Database
Az AXISVM-en belüli hagyományos Help funkció kiváltására elérhetővé válik egy AI Chatbot, amely természetes nyelvű probléma-leírás alapján képes releváns technikai válaszokat és kapcsolódó megoldásokat ajánlani, ezzel támogatva a gyorsabb hibaelhárítást és a hatékonyabb felhasználói támogatást.
A MYAXISVM felületén emellett elérhetővé válik a chatbot tudásbázisának egyik központi eleme, a Technical Answer Database is, amely a különböző support esetek feldolgozása során létrehozott, „probléma leírás – ok – megoldás” logika mentén felépített cikkeket tartalmazza. Az adatbázis szűrhető, kereshető és böngészhető formában támogatja a technikai információk gyors elérését.
Az AXISVM legújabb fejlesztései a felhasználói élmény és a mindennapi munkafolyamatok hatékonyságának javítására fókuszálnak. Új gyorsbeállítások, vizuális megújulás és intelligensebb működés segíti a tervezési és kiértékelési feladatokat. A frissítések célja egy modernebb, átláthatóbb és rugalmasabban használható kezelőfelület biztosítása.

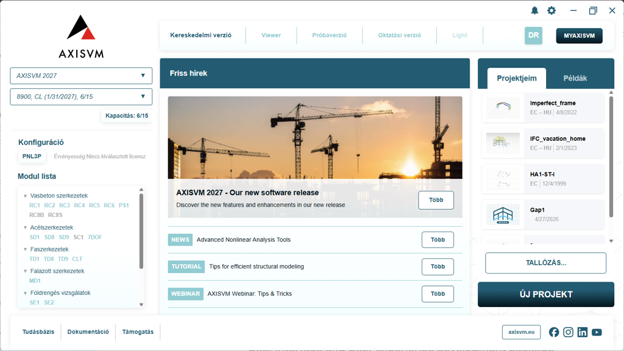

AXISVM Launcher indítófelület
Az AXISVM Launcher egy modern, központi belépési pont az AXISVM programcsaládba és a hozzájuk kapcsolódó szolgáltatásokhoz. A mai launcherekhez hasonlóan egyetlen felületen biztosít gyors hozzáférést az indításhoz, a projekt- és licenckezeléshez, valamint a legfrissebb híreinkhez, soron következő oktatásainkhoz, friss információkhoz.

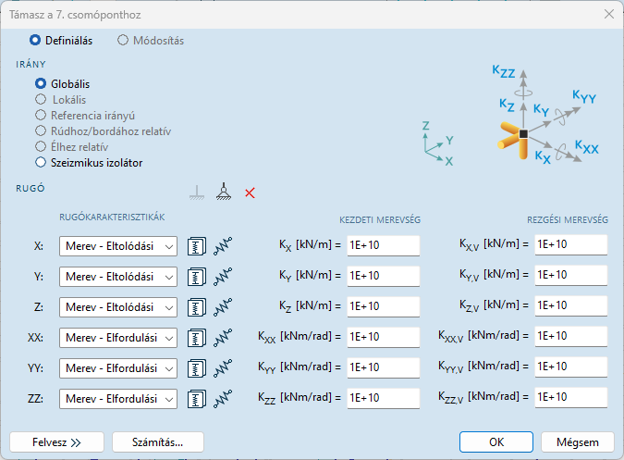

Támaszdefiníció gyorsbeállítások előre definiált beállításokkal
A karakterisztikás megadású csomóponti támasz, pont–pont rugó és élmenti csukló definiáló dialógusok új preset lehetőségekkel bővültek, amelyek segítségével a tipikus viselkedések — például befogott, csuklós vagy szabad — egyetlen kattintással alkalmazhatók, gyorsítva a modellezési folyamatot.

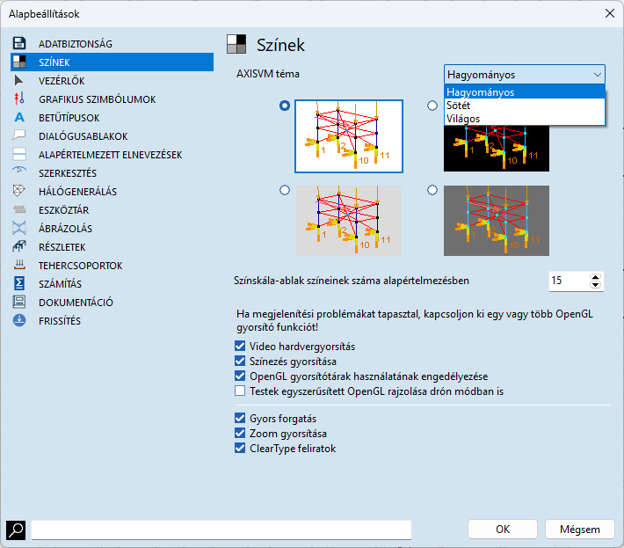

Témakezelés előre definiált sémákkal és a felhasználói felület elemeinek vizuális megújítása
Témakezelés bevezetése, előre definiált témák alkalmazásával. A témák nemcsak a színeket, hanem a kezelőfelület elemeinek — például gombok, panelek és formok — megjelenését is módosítják, így támogatva a világos, sötét vagy klasszikus nézeteket. Az új funkció korszerűbb felhasználói élményt biztosít, miközben a megszokott megjelenés is elérhető marad.
Kijelölés megőrzése megszakított feladatok esetén
Megszakított taszkok esetén a kijelölés mostantól megmarad, ha a felhasználó a „Mégsem” lehetőséget választja, így elkerülhető a kijelölés újbóli létrehozása.

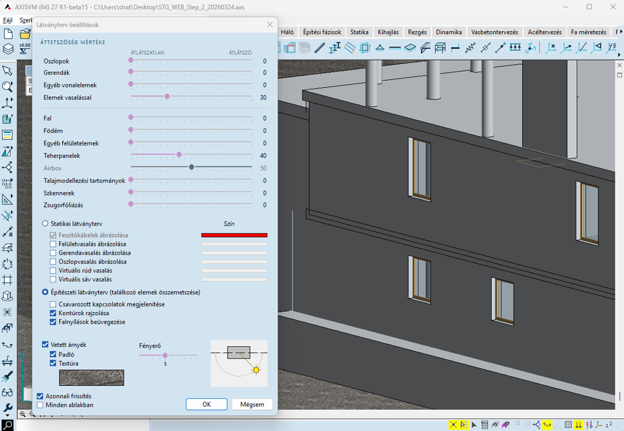

Üvegezett nyílászárók megjelenítése látványtervben
Az építészeti látványtervekben a falakban elhelyezett nyílások -opcionálisan- üvegezett nyílászárókként jelennek meg.

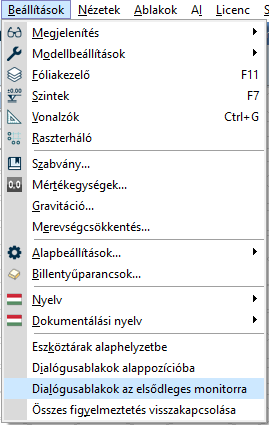

Dialógusablakok megnyitása a főképernyőn
Új beállítás segítségével szabályozható a dialógusablakok megjelenési pozíciója. A funkció kikapcsolásával a rendszer nem jegyzi meg a korábbi ablakpozíciókat, így minden új dialógus az AXISVM főképernyő közepén nyílik meg. A kapcsoló a Beállítások menüben érhető el.

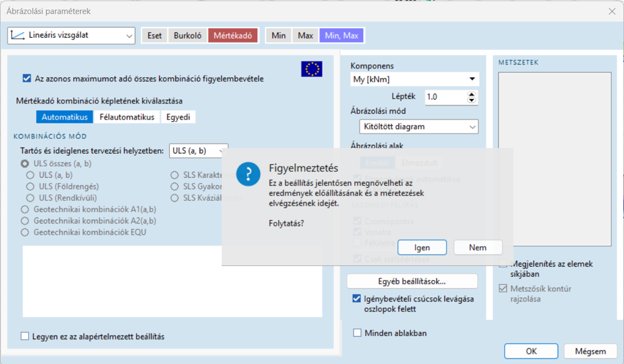

Figyelmeztetés a kombinációk teljes vizsgálatára
Az Ábrázolási paraméterek ablakban a „Minden kombináció vizsgálata azonos maximális érték esetén” opció bekapcsolásakor a rendszer figyelmeztetést jelenít meg. A figyelmeztetés felhívja a figyelmet a számítási igény és futási idő növekedésére.
Táblázatkezelő hintek megjelenítésének javítása
A táblázatok szöveges celláinál, ha a tartalom nem fér ki a rendelkezésre álló helyre, a tooltip ezentúl a teljes cellatartalmat jeleníti meg, segítve az adatok olvashatóságát és értelmezhetőségét.

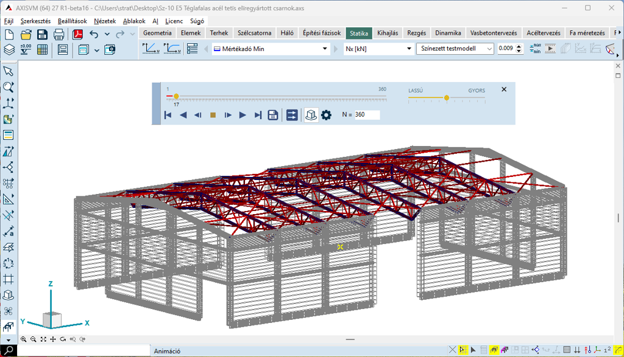

Forgóasztal mód animációkhoz
Az eredmények és áramvonalak animálásakor mostantól forgóasztal mód is bekapcsolható. Az animáció lejátszása közben a modell folyamatosan forgatható, így látványosabbá és könnyebben értelmezhetővé válnak az eredmények.
A funkció az eredményanimációk, szkennerek és szélcsatorna-vizsgálatok animációi esetén használható.

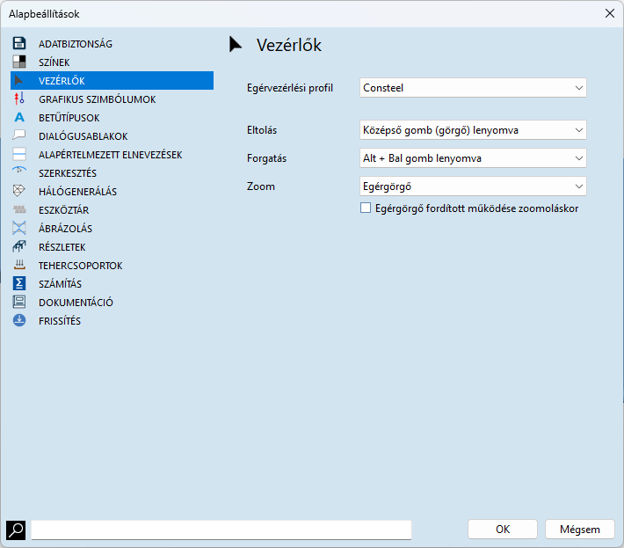

Vezérlési profilok
A fejlesztési csomag az AXISVM modellezési, analízis- és kiértékelési képességeit bővíti számos területen, beleértve a nemlineáris számításokat, stabilitásvizsgálatokat, pushover elemzéseket, kombinációgenerálást és SLS ellenőrzéseket. A fejlesztések célja a pontosabb szerkezeti viselkedésmodellezés, a speciális mérnöki esetek hatékonyabb kezelése, valamint az eredmények részletesebb és átláthatóbb kiértékelése.
A csomag emellett több új eredménykomponenst, fejlettebb modellezési lehetőséget és kibővített dokumentációs lehetőségeket is tartalmaz.

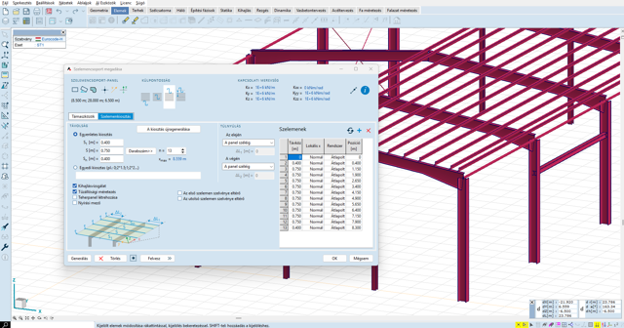

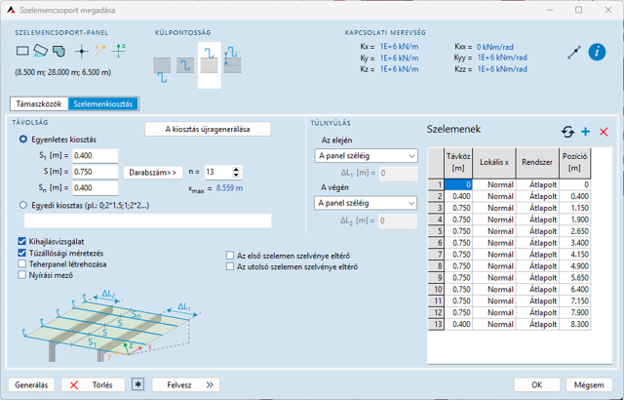

Szelemenmodellező varázsló
Az új szelemenmodellező varázslóval elegendő egy téglalap alakú tetőfelületet megadni a térben, a program pedig a megadott paraméterek (szelvénytípusok, kiosztás, overlap, kapcsolatok stb.) alapján automatikusan elhelyezi a szelemeneket. Így a szelemen-rendszer modellje néhány beállítással, gyorsan és egységesen hozható létre, vagy módosítható a későbbiekben.

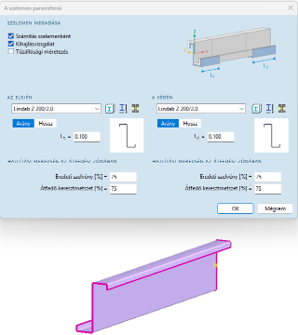

Szelemenparaméterek hozzárendelése rudakhoz és bordákhoz
A fejlesztés lehetővé teszi szelemenparaméterek hozzárendelését rudakhoz és bordákhoz. A program figyelembe veszi az átlapolások módosított inerciáját, valamint beállítható teherpanelparaméterként, hogy azok csak az alattuk elhelyezkedő szelemenekre osszák szét a terheket. A funkció acél, hidegen alakított vékonyfalú szelvények esetén érhető el.
Csomóponti szabadságfokok megjelenítése az infopanelen
Amennyiben kérünk automatikus szabadságfok beállítást, de azt nem mentjük a modellbe, az analízis eredmények infopanelje új információval bővül, amely megjeleníti az adott számítás során alkalmazott automatikus csomóponti szabadságfok beállításokat. A funkció nemlineáris, dinamikai, rezgési és kihajlási számítások esetén biztosít részletesebb visszajelzést a futtatási környezetről.
Pushover csuklók bővítése eltolódási komponensekkel
A pushover csuklók kezelése kibővült, így a Tx (4.) szabadságfok kivételével valamennyi eltolódási és elfordulási komponens használható pushover vizsgálatokhoz.

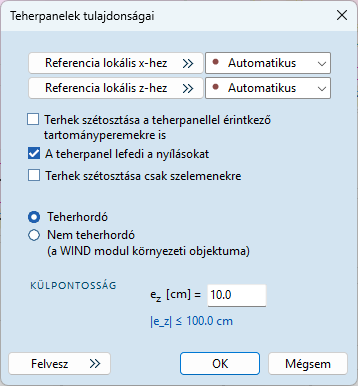

Teherpanelek külpontos modellezésének támogatása
A teherpanelek modellezése során külpontosság is megadható. Ez különösen fontos 7DOF elemek használatakor, a kihajlási alakok számítása során. A teherpanelek külpontossága révén az általuk közvetített teher másodrendű hatása figyelembe vehető.
Teherpanelek közötti rések kezelése
A teherpanel-kezelés új funkcióval bővül, amely képes a szomszédos teherpanelek közötti kisebb rések összeolvasztására. A fejlesztés különösen a szélteher-generálási (WIND/SWG) folyamatoknál jelent előnyt, ahol a panelek közötti hézagok korábban megakadályozhatták a szélnyomás megfelelő generálását például nyeregtetők esetén.

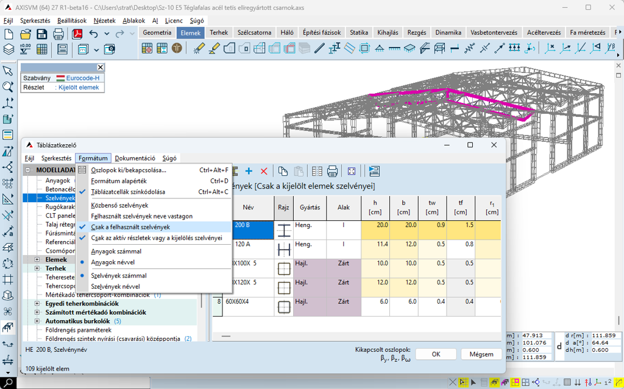

Keresztmetszet- és anyagtáblázatok szűrése részletre és kijelölésre
A keresztmetszet- és anyagtáblázatok immár szűrhetők a modell aktuális részletére vagy kijelölésére, így a dokumentációkban csak a releváns elemek jelennek meg. Emellett lehetőség nyílik kizárólag a modellben ténylegesen használt szelvények és anyagok listázására is.
Vonalmenti támasz igénybevétel átlagok táblázatos megjelenítése
Új táblázatos eredménymegjelenítés készült a vonalmenti támaszok átlagolt igénybevételeihez. A fejlesztés lehetővé teszi az átlagolt támaszeredmények közvetlen lekérdezését és dokumentálását.

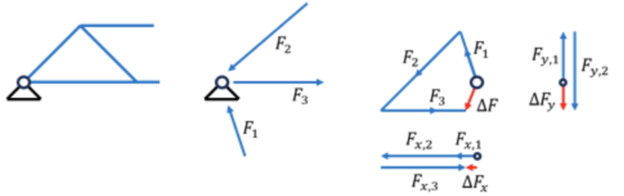

Erőkonvergencia-hiba eredménykomponensek nemlineáris analízishez
Új eredménykomponens, csomóponti kiegyensúlyozatlan erő és nyomaték érhető el a nemlineáris analízisek erőkonvergencia-hibáinak megjelenítésére és kiértékelésére.

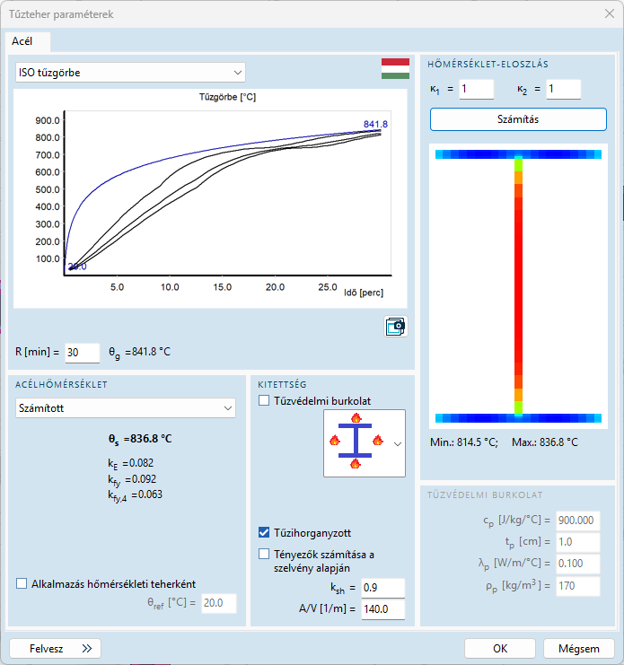

Tűzihorganyzott acél figyelembevétele a hőmérséklet számításnál
Az acélhőmérséklet számítása kiegészül a horgany réteg hatásának figyelembevételével.
Az állandó és esetleges terhek sorrendiségét figyelembe vevő nemlineáris számítás
A nemlineáris számítás kiegészül az állandó és esetleges terhek egymásra halmozott, sorrendiséget figyelembe vevő kezelésével statikus teherkombinációk mentén, pushover feltételek nélkül. A fejlesztés pontosabb viselkedésleírást biztosít például előfeszített szerkezetek és időben változó hatások (pl. hőteher, feszítés) esetén.
Előjeles összegzés modális válaszspektrum analízis számításokhoz
Bevezetésre kerül az előjeles válaszspektrum összegzés („signed combination”) az MVSA számításokhoz az SE1 modulban. Az új módszer a rezgésalakok eredményeinek összegzésénél figyelembe veszi a domináns alak eredményeiből adódó előjeleket. Domináns alak választható és automatikusan is ki tudja választani a program. Használata nem javasolt amennyiben nincs domináns rezgésalak.
A módszer lehetővé teszi, hogy a felhasználók konkrét, előjeles eredményhalmazokat kapjanak, ellentétben a korábban megszokott (az SRSS vagy CQC módszerek természetéből fakadóan) csupa pozitív előjelű eredményekkel.
A fejlesztés több nemzetközi felhasználói igény alapján készült el, és a vezető konkurens szoftverekben is elérhető megoldásokhoz igazodik.

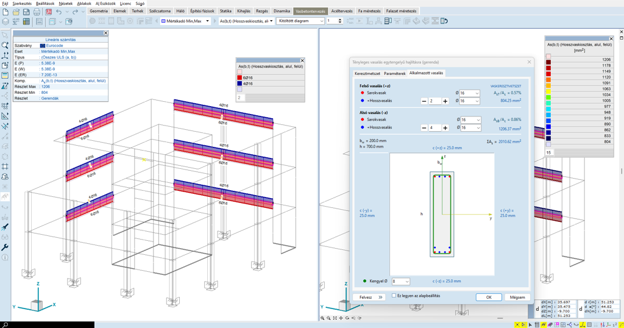

Kijelölt vasbeton gerendák tömeges vasalási tervezése
Kijelölt gerendákra vasalási paraméterek definiálása csoportosan, méretezés, új eredménykomponenseken keresztül az eredményeinek egységes kezelése, valamint táblázatos dokumentálása. Az új funkció különösen nagy modellek esetén jelentős könnyebbséget biztosít, ahol sok gerenda egyidejű ellenőrzésére van szükség.
Tömeges átszúródás-méretezés
Az RC3 modulban mostantól több kijelölt csomópont átszúródás-méretezése is elvégezhető csoportosan, egyetlen művelettel, megkönnyítve a nagyobb modellek átszúródás-vizsgálatát.

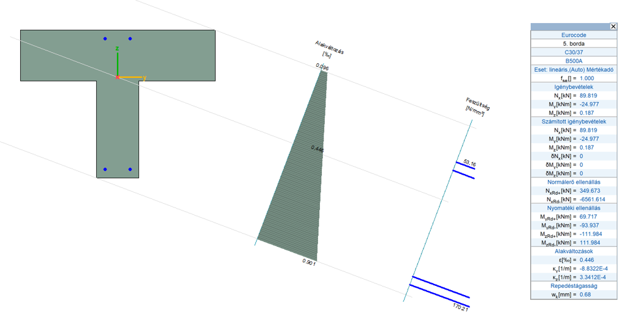

Repedésvizsgálat RC6 modulban
Az RC6 modul repedésvizsgálati képességekkel bővül, lehetővé téve a kéttengelyűen hajlított elemek repedéstágasságának meghatározását.
Normálerő figyelembevétele gerenda vasalás tervezésekor
A gerendák hajlítási vasalásának tervezése kiegészült a normálerő hatásának figyelembevételével. A fejlesztés pontosabb vasalási eredményeket biztosít olyan esetekben, ahol a hajlító igénybevétel mellett nem elhanyagolható mértékű tengelyirányú erő is fellép.
A lemezhez kapcsolt bordák esetén a gerenda igénybevételei virtuális sávval is integrálhatók a vasalás tervezéséhez.
Gerendavasalás számításának gyorsítása
A gerendavasalás számítási eljárása optimalizálásra került a figyelembe vett keresztmetszetek számának csökkentésével, így a vasalási méretezés gyorsabban fut le.
Átszúródásvizsgálat gyorsítása
Az átszúródásvizsgálat számítása hatékonyabbá vált, így az eredmények előállítása és lekérdezése gyorsabban történik, különösen mértékadó és burkoló eredmények esetén.
Támaszparaméterek frissítése alapozásból – tényleges teher átvétele
A pont-, sávalapozás méretezését követően lehetőség van a csomóponti és vonalmenti támaszok paramétereinek automatikus frissítésére az alapozás során figyelembe vett tényleges terhek alapján.
A Támaszparaméterek frissítése a tényleges alaptestek szerint funkció az alapozásméretező által a süllyedés meghatározásához felhasznált támaszerőket veszi át, és ezek alapján támaszonként frissíti a támaszmerevségeket.
A funkció csomóponti támaszok esetén pontalapokkal, vonalmenti támaszok esetén pedig sávalapokkal is alkalmazható.

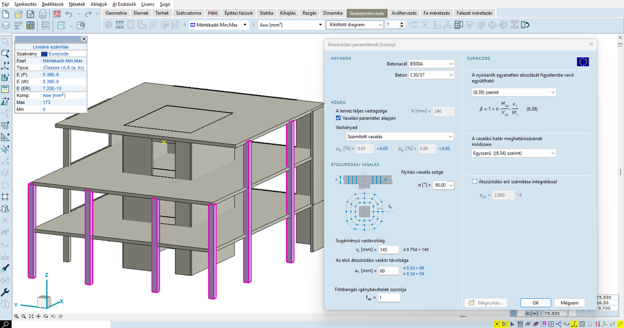

Tényleges átszúródási vonal megjelenítése modelltérben
Az RC3 modulban a kritikus átszúródási vonal mostantól közvetlenül a modelltérben is megjeleníthető, megkönnyítve az átszúródási ellenőrzés áttekintését és értelmezését.
Legkisebb átszúródási vonal (Basic control perimeter)
Átszúródás számításának jelentős gyorsítása
Az átszúródásvizsgálat számítása hatékonyabbá vált, így az eredmények előállítása és lekérdezése gyorsabban történik, különösen mértékadó és burkoló eredmények esetén.
Az RC3 modulban jelentősen felgyorsult az átszúródás számítása. Az átszúródás-méretezés mostantól a különböző terhelési szituációkat együttesen kezeli, és közvetlenül a legnagyobb kihasználtságot eredményező szituációt választja ki, elkerülve a korábbi, minden terhelési szituációra külön lefuttatott teljes méretezést.

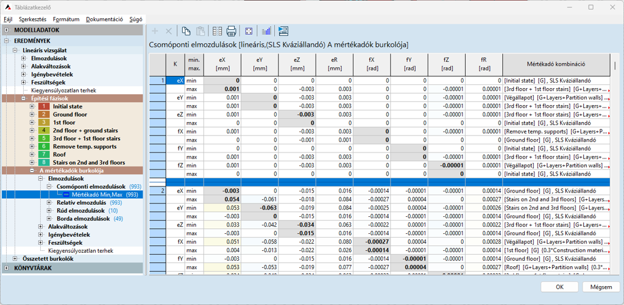

Építési fázisok mértékadó eredményeinek burkolója
Lehetőség nyílik az építési fázisok mértékadó eredményeiből burkoló diagramok megjelenítésére és táblázatok lekérdezésére. Ennek segítségével egységesen kezelhetők az építési állapotban, valamint a végleges állapotban használat közben keletkező szélsőértékek.
Építési fázisok során kezelt kapcsolati elem család bővítése
Az építési fázisok számítási lehetőségei bővültek az élmenti csuklók, vonal–vonal kapcsolatok, felületi támaszok, valamint rúd- és bordaágyazások kezelésével. Lehetővé vált ezek tulajdonságainak módosítása, aktiválása és számításba vétele egységes módon az építési fázisok analízise során.
Feszítési terhek figyelembevétele építési fázisokban
Az építési fázisok számítása során a feszítési hatások kezelése elkülönítetten történik: a T0 tehereset az építési állapotokhoz, míg a TI tehereset a végállapothoz kerül hozzárendelésre. Az aktív feszítési terhek automatikusan figyelembevételre kerülnek, biztosítva a következetes és egyszerűsített számítási modellt.

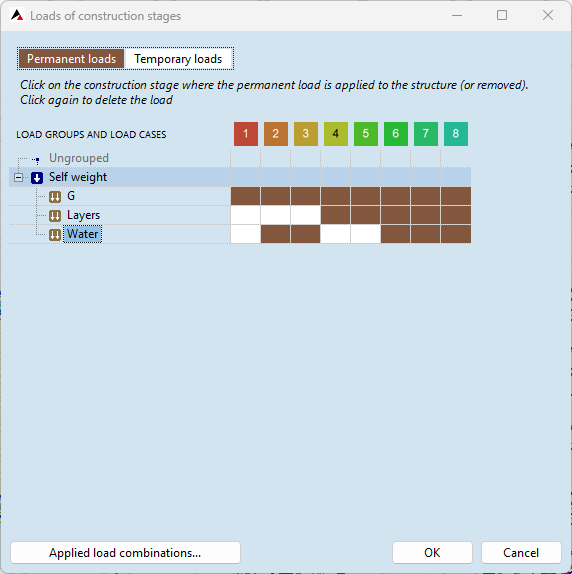

Állandó terhek építési fázisokhoz kötött aktiválása és inaktiválása
Az STG modulban az állandó teheresetek mostantól egy adott építési fázistól kezdve felfelé irányban ki- és bekapcsolhatók. Az első aktiválástól kezdve az állandó teher minden további fázisban megjelenik, és a felhasználói művelet alapján egy adott fázistól kezdve az összes későbbi állapotban aktiválható vagy inaktiválható, míg az esetleges terhek továbbra is kizárólag az adott építési állapotban érvényesülnek.
A funkció elsősorban olyan állandó terhek modellezésére használható, amelyek az építési folyamat során időszakosan jelennek meg. Ilyen eset lehet például egy vízteher, amely egy ideig jelen van a szerkezeten, majd a vizet leengedik, később pedig ismét feltöltik. A funkció nem az önsúly építési fázisok közötti kezelésére szolgál.

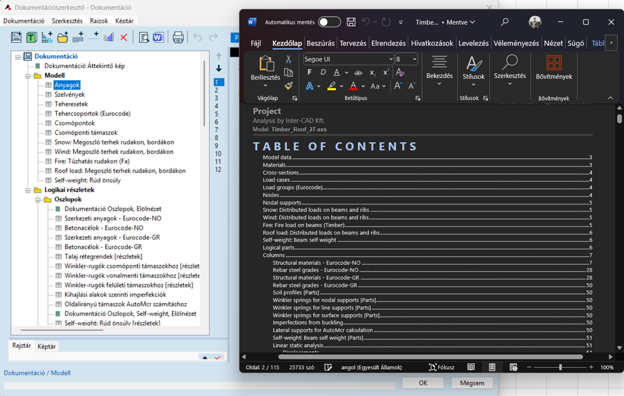

Dokumentáció exportálása .docx formátumba
Az AXISVM dokumentációi mostantól .docx formátumba is exportálhatók a korábbi PDF és RTF lehetőségek mellett, megkönnyítve a további szerkesztést és testreszabást.

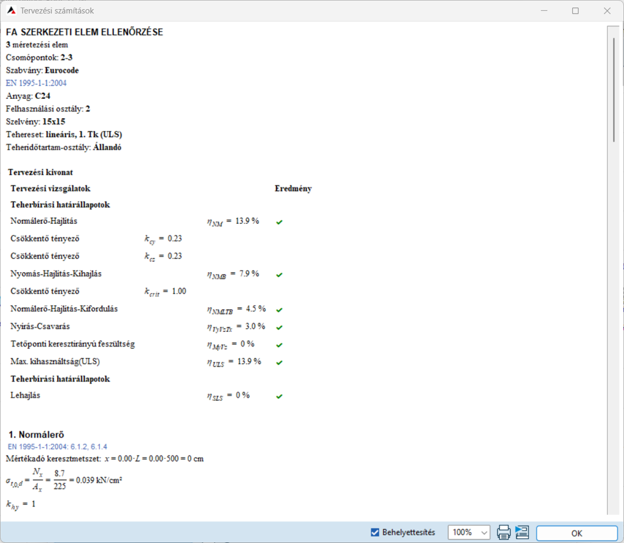

Összegző kivonat a részletes tervezési számítások elején
A részletes tervezési számítások új, összegző kivonattal egészülnek ki, amely tömören jeleníti meg az egyes vizsgálatok eredményeit és kihasználtságait. Az összefoglaló a fő dokumentációba is beilleszthető. Kérhető csak kivonat.

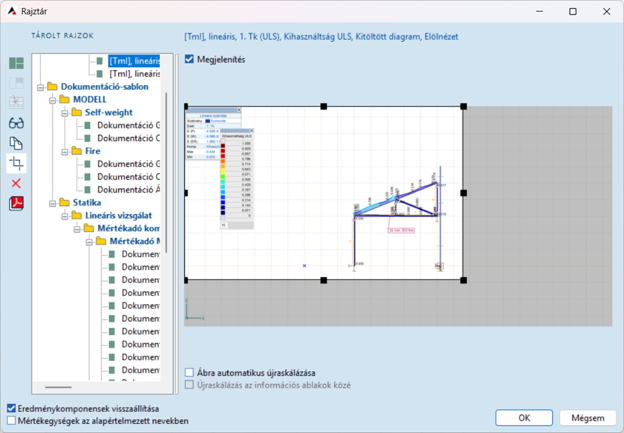

Rajztári elemek másolása és képarány módosítása
A Rajztárban mostantól lehetőség van a rajztári elemek másolására és átméretezésére. A rajz egy részének kivágásával az eredetitől eltérő képarányú új ábra is készíthető és menthető.
Az új funkciók a Rajztár bal oldali eszköztárából érhetők el.

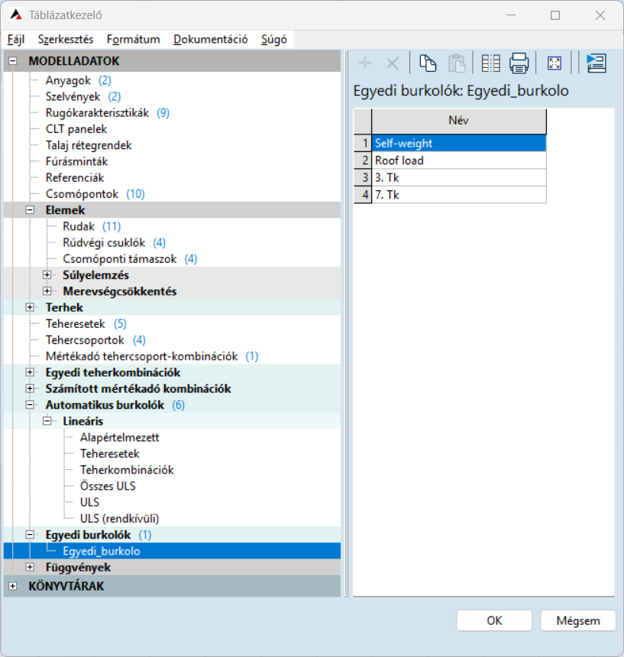

Burkolók tehereseteinek és kombinációinak dokumentálása
A dokumentáció könnyebb áttekinthetősége érdekében táblázatos formában megjeleníthetők a burkoló eredmények előállításához használt teheresetek és teherkombinációk.

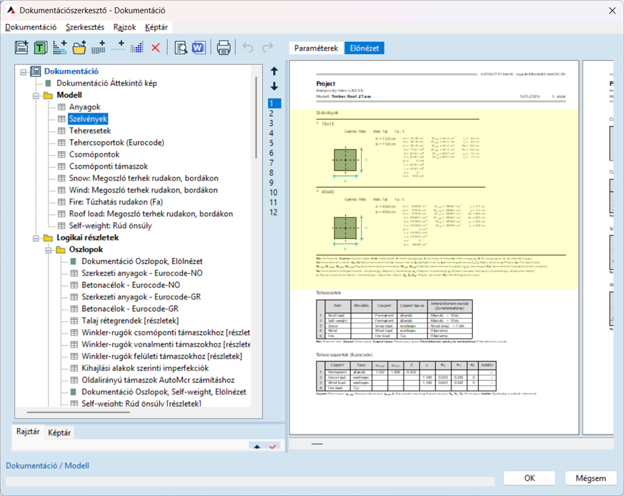

Elő dokumentáció-előnézet
A dokumentáció egy új típusú előnézete közvetlenül a fában kiválasztott elem mellett jeleníthető meg. Az előnézeti ablak szabadon átméretezhető, a dokumentum pedig egérrel mozgatható és görgethető. A kijelölések szinkronban vannak a dokumentációs fában és az előnézetben, így egy elem kiválasztása az egyik nézetben automatikusan kijelöli a hozzá tartozó elemet a másikban is.

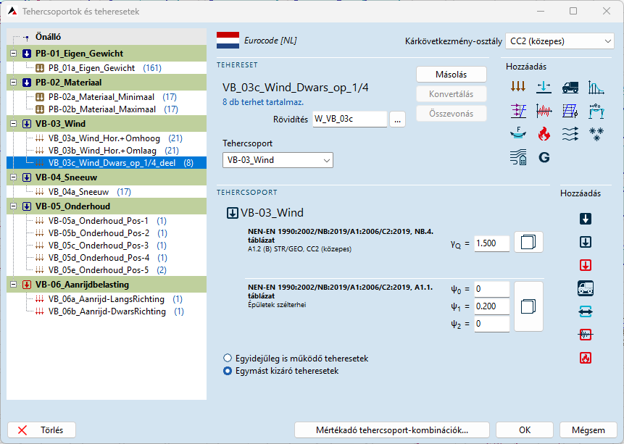

Teheresetek rövidítése
A teheresetekhez rövidítés adható meg, amely a mértékadó teherkombinációk leírásában jelenik meg. Így a teheresetek továbbra is kaphatnak kifejező, részletes elnevezéseket anélkül, hogy azok túl hosszúvá tennék a mértékadó kombinációk kiírását.
A rövidítések használata igény szerint ki- és bekapcsolható, a hiányzó rövidítések pedig automatikusan generálhatók.

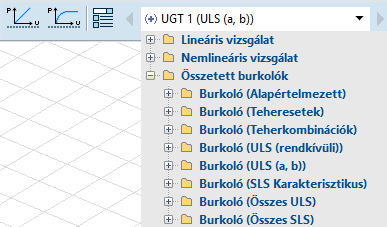

Általános burkoló különböző analízis típusokhoz
Az új általános burkoló lehetővé teszi különböző számítási típusok — például lineáris, nemlineáris, dinamikai vagy építési állapot analízisek — eredményeinek közös burkolóban történő kezelését.

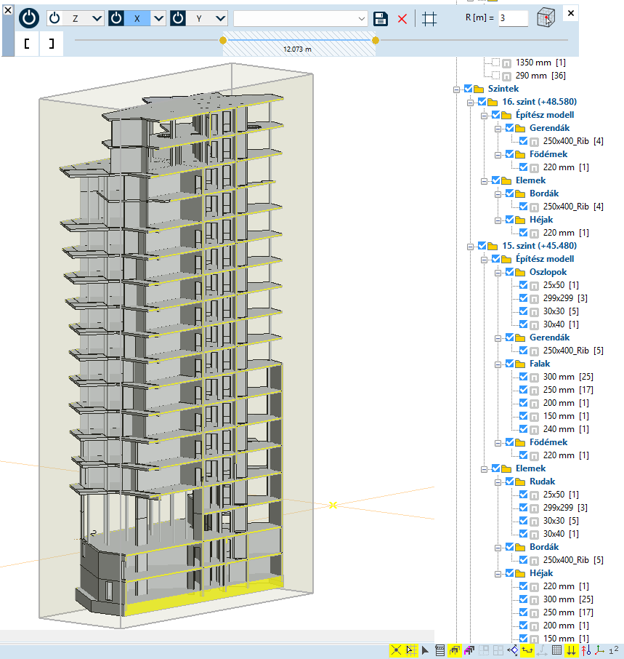

Vágósíkok és részletek kezelése
A vágósíkok működése kiegészül a részletek és modellhatárok dinamikus követésével. A vágósíkok határai automatikusan frissülnek részletváltás, modellméret-változás vagy megjelenítési mód módosítása esetén, így a teljes modell és a részletek közötti váltás megszakítás nélkül kezelhető.

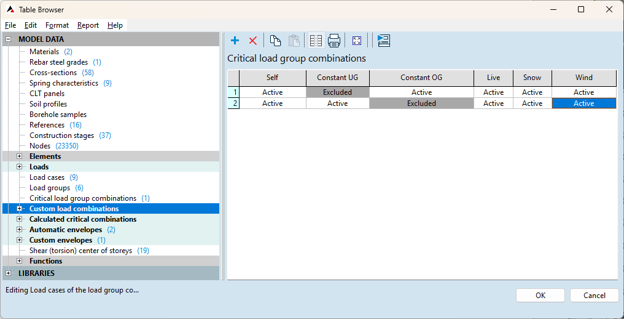

Állandó terhek figyelembevétele mértékadó tehercsoport kombinációknál
A mértékadó tehercsoport kombinációk kezelése kiegészül az állandó terhek rugalmasabb figyelembevételével, lehetővé téve azok kizárását bizonyos kombinációk összeállításakor.
A WIND modul fejlesztési csomagja a szélcsatorna-szimuláció előkészítését, modellezését és eredménykezelését több ponton is kiegészíti. A CFD számítás stabilitásának és sebességének javítására shrinkwrap alapú geometriai simítás kerül bevezetésre. Lehetőség nyílik a szerkezet felületi érdességének/szélsúrlódásának modellezésére. Emellett finomodik a megjelenítés és a numerikus tartománykezelés is, beleértve a végeselem-alapú vizualizációt és a numerikus szélcsatornaalj definiálását magasépületek esetén.

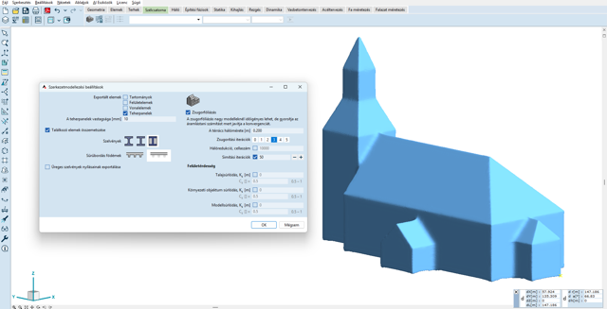

Shrinkwrap geometria létrehozása a szélcsatorna modellhez
A WIND modul kiegészül egy shrinkwrap alapú geometria-előkészítési eljárással, amely a szerkezet elemeit, külső felületét egybefüggő, simított burokként hozza létre a szélcsatorna szimuláció számára. A módszer csökkenti a hálógeometriában megjelenő éles töréseket, szakadási pontokat és lokális geometriából eredő numerikus instabilitásokat, így stabilabb és hatékonyabb, gyorsabb CFD szimulációt tesz lehetővé.
Felületi érdesség és szélsúrlódás figyelembevétele
A WIND modul kiegészül a felületi érdesség hatásának modellezésével. A felhasználó a felületi érdességi paramétereket megadhatja a bemeneti felületen, amelyek a szélcsatorna-szimuláció során a határréteg-viselkedés és a nyomáseloszlás számításába beépülnek.
CFD geometria megjelenítése AXISVM felületen, szimuláció előtt
A CFD számításhoz exportált STL geometria megjeleníthető a modelltérben, még a szimuláció elindítása előtt, így a felhasználó közvetlenül azt a testgeometriát látja, amely a szélcsatorna-szimuláció bemeneteként kerül felhasználásra.
Numerikus szélcsatornaalj
Magasépületek esetén, amennyiben nem szükséges a teljes magasság modellezése, numerikus alj definiálható, amely felületen súrlódásmentes peremfeltétel kerül definiálásra. Ezen egyszerűsítés révén a számítás számottevően gyorsítható.
Áramlástani modell felületi hálójának megjelenítése
Az áramlástani modell felületi hálójának megjelenítése külön ki- és bekapcsolhatóvá vált a modelltérben.
